FLX Stix DDV
- - 밝기 및 컬러 변화가 가능
- - 쉽고 빠르게 연결 가능한 제품
- - 브라켓 또는 자석을 이용하여 간단하게 탈부착 가능
- - 사용 가능한 부속품으로 디밍 연출 가능
다양한특징
주의 최대연결 : 직렬 연결시 최대 75W
| 제품명 | 컨버터별 최대 연결 개수 | ||
|---|---|---|---|
| 24V/30W | 24V/75W | 24V/200W | |
| DDB 3AWCB24NM/KE | 8 | 24 | 54 |
| DDB 6AWCB24NM/KE | 4 | 12 | 27 |
| DDB 12AWCB24NM/KE | 2 | 6 | 14 |
| DDB 18AWCB24NM/KE | 1 | 4 | 9 |
| DDB 24AWCB24NM/KE | 1 | 3 | 7 |
브라켓 설치 후 규격
| A(mm) | B(mm) | C(mm) | D(mm) | E(mm) | F(mm) | |
|---|---|---|---|---|---|---|
| Flat type | 16.8 | 14.2 | 17.5 | 16.5 | 19.1 | 17.5 |
| Round type | 16.8 | 22.1 | 18.8 | 24.4 | 23.4 | 22.9 |
| Square type | 16.8 | 22.6 | 21.3 | 26.2 | 25.7 | 25.7 |
| 제품명 | 입력전압 | 소비전력 | 광속 | 광효율 | 연색성 | 색온도 | 사용온도 |
|---|---|---|---|---|---|---|---|
| DDB 3AWCB24NM/KE | DC24V | 3W | 225 lm | 75 lm/W | Ra > 85 | 3,000K ~ 5,700K | 0~45℃ |
| DDB 6AWCB24NM/KE | DC24V | 6W | 450 lm | 75 lm/W | Ra > 85 | 3,000K ~ 5,700K | 0~45℃ |
| DDB 12AWCB24NM/KE | DC24V | 12W | 900 lm | 75 lm/W | Ra > 85 | 3,000K ~ 5,700K | 0~45℃ |
| DDB 18AWCB24NM/KE | DC24V | 18W | 1,350 lm | 75 lm/W | Ra > 85 | 3,000K ~ 5,700K | 0~45℃ |
| DDB 24AWCB24NM/KE | DC24V | 24W | 1,800 lm | 75 lm/W | Ra > 85 | 3,000K ~ 5,700K | 0~45℃ |
| 제품명 | 입력전압(V) | 소비전력(W) | A(mm) | B(mm) | C(mm) | D(mm) | E(mm) | F(mm) | G(mm) |
|---|---|---|---|---|---|---|---|---|---|
| DDB 3AWCB24NM/KE | DC 24 | 2.9 | 140 | 145 | 162 | 16 | 15.5 | 15 | 12.5 |
| DDB 6AWCB24NM/KE | DC 24 | 5.8 | 280 | 285 | 302 | 16 | 15.5 | 15 | 12.5 |
| DDB 12AWCB24NM/KE | DC 24 | 11.6 | 560 | 565 | 582 | 16 | 15.5 | 15 | 12.5 |
| DDB 18AWCB24NM/KE | DC 24 | 17.4 | 840 | 845 | 862 | 16 | 15.5 | 15 | 12.5 |
| DDB 24AWCB24NM/KE | DC 24 | 23.2 | 1,118 | 1,123 | 1,140 | 16 | 15.5 | 15 | 12.5 |

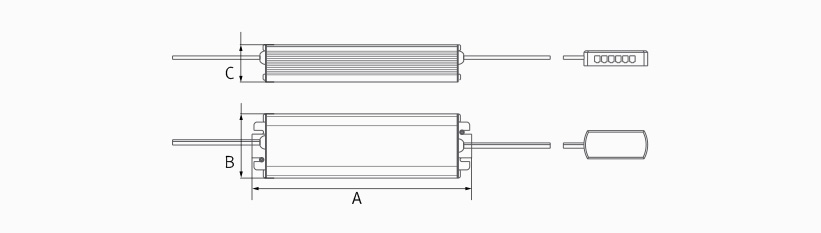

| 제품명 | A(mm) | B(mm) | C(mm) |
|---|---|---|---|
| FLC30-24V/KR | 150 | 41 | 31 |
| FLC75-24V/KR | 180 | 60 | 32 |
| 제품명 | A(mm) | B(mm) | C(mm) |
|---|---|---|---|
| FLC150-24V-FDH | 220 | 54 | 32 |
| FLC200-24V-FDH | 235 | 71 | 45 |
| FLC300-24V-F | 252 | 71 | 45 |
 |
연결선 |
|
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
전원선 : HDBPC (2,500mm) | |||||||||||
 |
고정클립 : HDB-BRACKET “A” | |||||||||||
 |
각도클립 (15˚ & 40˚) : HDV-BRACKET2“A” | |||||||||||
 |
LED converter |
|
||||||||||
 |
LED SMPS |
|
||||||||||
 |
Inline dimmer : FSF-L2D/KR (DDB DIM) | Max 75W in a row | ||||||||||
 |
Round diffuser (라운드 커버) |
|
||||||||||
 |
Square diffuser (사각 커버) |
|
||||||||||
 |
Dimming Interface(0-10/1-10V, DMX512) : FDA-L2M0 | Max. 200W (100W/CH, 2CH) | ||||||||||
 |
도어 및 동작감지센서 (DC) : FLS-M24V | Voltage : DC 24V | ||||||||||
 |
인체감지센서 (DC) : FLS-P24V | Voltage : DC 24V |
