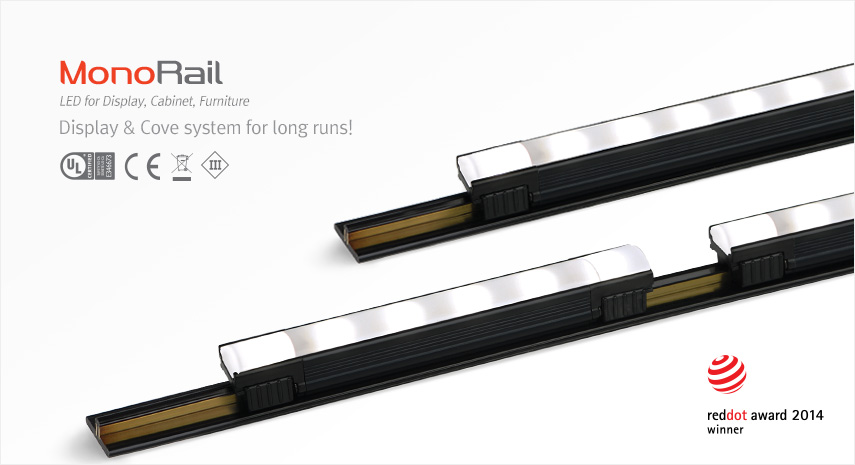

MonoRail
- - Rail 전원 공급 방식의 슬림한 조명기구
- - 입력전류를 분산시켜 수십미터까지 연결길이가 늘어남
- - 조명기구를 전원공급 장치 트랙에 고정시켜 사용
- - 실버와 블랙 마감 중 선택
- - DC24V 드라이버를 사용
- - 사용 가능한 부속품으로 디밍 연출 가능
다양한특징
주의 최대연결 : 직렬 연결시 최대 180W
| 제품명 | 컨버터별 최대 연결 개수 | ||
|---|---|---|---|
| 24V/30W | 24V/75W | 24V/200W | |
| DBR1AB24M/K | 23 | 57 | 123 |
| DBR4AB24M/K | 6 | 15 | 40 |
| DBR8AB24M/K | 3 | 9 | 20 |
| 제품명 | 입력전압 | 소비전력 | 광속 | 광효율 | 연색성 | 색온도 | 사용온도 |
|---|---|---|---|---|---|---|---|
| DBR1AB24M/K | DC24V | 1W | 90 lm | 90 lm/W | Ra > 85 | 2,700K/3,000K/3,500K/4,000K/5,700K | 0~45℃ |
| DBR4AB24M/K | DC24V | 4W | 360 lm | 90 lm/W | Ra > 85 | 2,700K/3,000K/3,500K/4,000K/5,700K | 0~45℃ |
| DBR8AB24M/K | DC24V | 8W | 720 lm | 90 lm/W | Ra > 85 | 2,700K/3,000K/3,500K/4,000K/5,700K | 0~45℃ |
| 제품명 | 입력전압(V) | 소비전력(W) | A(mm) | A'(mm) | B(mm) | B'(mm) | C(mm) | C'(mm) | D(mm) | E(mm) | F(mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DBR1AB24M/K | DC 24 | 1.3 | 95 | 121 | 15.3 | 30.6 | 12.3 | 14.9 | 15.6 | 14.6 | 17 |
| DBR4AB24M/K | DC 24 | 4 | 286 | 312 | 15.3 | 30.6 | 12.3 | 14.9 | 15.6 | 14.6 | 17 |
| DBR8AB24M/K | DC 24 | 8 | 572 | 598 | 15.3 | 30.6 | 12.3 | 14.9 | 15.6 | 14.6 | 17 |
 |
전원공급트랙 : MNR-Rail (20m) | Color : Gray, Black | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
전원공급트랙 : MNR-Rail (1.2m) | Power supply track with adhesive tape / Color : Gray, Black | ||||||||||
 |
양면접착테이프 | Adhesive tape for MNR-Rail (16.5 m) | ||||||||||
 |
전원 공급 트랙 (Power supply track) |
DBR RAIL-24V/KR : 1.2M(5PCS) | ||||||||||
 |
전원 공급 케이블 (Power supply cable to the Rail) |
DBRPC : 2,500mm | ||||||||||
 |
연결선 |
|
||||||||||
 |
전원공급 연결선 (D Bar2) |
|
||||||||||
 |
전원공급 연결선 (D Bar2 HO, DUAL) |
|
||||||||||
 |
전원공급 연결선 (D Bar2 SPOT) |
|
||||||||||
 |
측면 연결 방식 : MNR1 40K-24V-S (1W) |
120W in one row | ||||||||||
 |

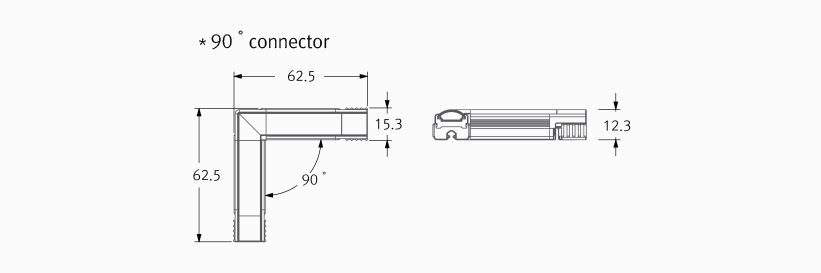

90˚커넥터 : MNR1 40K-24V-90 (1W |
|||||||||||
 |
LED Converter |
|
||||||||||
 |
LED SMPS |
|
||||||||||
 |
Bracket (Standard) : MNR-BRACKET | |||||||||||
 |
Bracket (Optional) : MNR-BRACKET1 | |||||||||||
 |
Dimming Interface (1-10V) : FDC-L10 | Max. 100W (100W/CH, 1CH) | ||||||||||
 |
Slim light system (1.2M) : SLS-EXT | |||||||||||
 |
MNR-Rail extrusion line (1.2m) Without MNR-Rail |
|
||||||||||
 |
MNR-Rail extrusion corner (1.2m) Without MNR-Rail |
|
||||||||||
 |
MNR-Rail extrusion pole (300mm) With MNR-Rail |
|
||||||||||
 |
End cap : MNR-CAP Color : Gray, Black |
